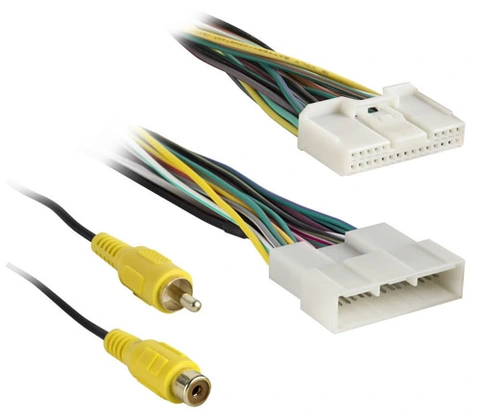

Ryggekamera interface til utvalgte Toyota og Subaru modeller med 16-pins ryggekamera kontakt
Lar deg legge til et ettermarkeds ryggekamera til den originale, fabrikkmonterte hovedenheten på utvalgte Toyota-bilmodeller med 24-pinners (9+15) kontakt (kun radioer for display og navigasjonsmodeller).
Denne adapterkabelen lar deg også beholde det originale, fabrikkmonterte kameraet når du installerer en ny ettermarkedshovedenhet.
Installasjon
For å beholde/ta vare på det originale ryggekameraet når du installerer en ettermarkedsenhet
- Koble den svarte ledningen til chassisjorden
- Koble den gule ledningen til tilbehørsstrømmen
- Koble den gule hann-RCA-pluggen til ryggekamerainngangen på ettermarkedsradioen
- Koble ryggeledningen fra ettermarkedsradioen til ryggesignalet i kjøretøyet
- Se bort fra den løse grønne/lilla ledningen, den vil ikke bli brukt når du beholder
MERK: Hvis du beholder et kamera, må du kjøpe denne adapterkabelen med en 12v til 6v spenningsomformer, delenummer 10-671
For å legge til et ettermarkedskamera til den originale systemskjermen
- Koble den svarte ledningen til jordledningen på ettermarkedskameraet
- Koble strømledningen til ettermarkedskameraet til tilbehørsstrømmen
- Teip av og se bort fra den gule ledningen, den er ikke nødvendig
- Koble den gule hunn-RCA-pluggen til ettermarkedskameraet
Passer til følgende modeller
Toyota Camry (2007 - 2011
Toyota Hilux (2004 - 2015)
Toyota Prius (2010 - 2015)
Toyota Tundra (med OE forsterker) (2007 - 2013)
